產品介紹
技術參數
性能特點
訂貨信息
儀器配件
| 諧振頻率Fs | 反諧振頻率Fp | 靜態電容C0 | 動態電阻R1 |
| 動態電容C1 | 動態電感L1 | 自由電容Ct | 自由介電常數 |
| 機械品質因素Qm | 機電耦合系數Keff | 平面機電耦合系數Kp | 厚度伸縮機電耦合系數Kt |
| zui大導納Gmax | zui大阻抗Zmax | zui小阻抗Zmin | 半功率點F1和F2 |

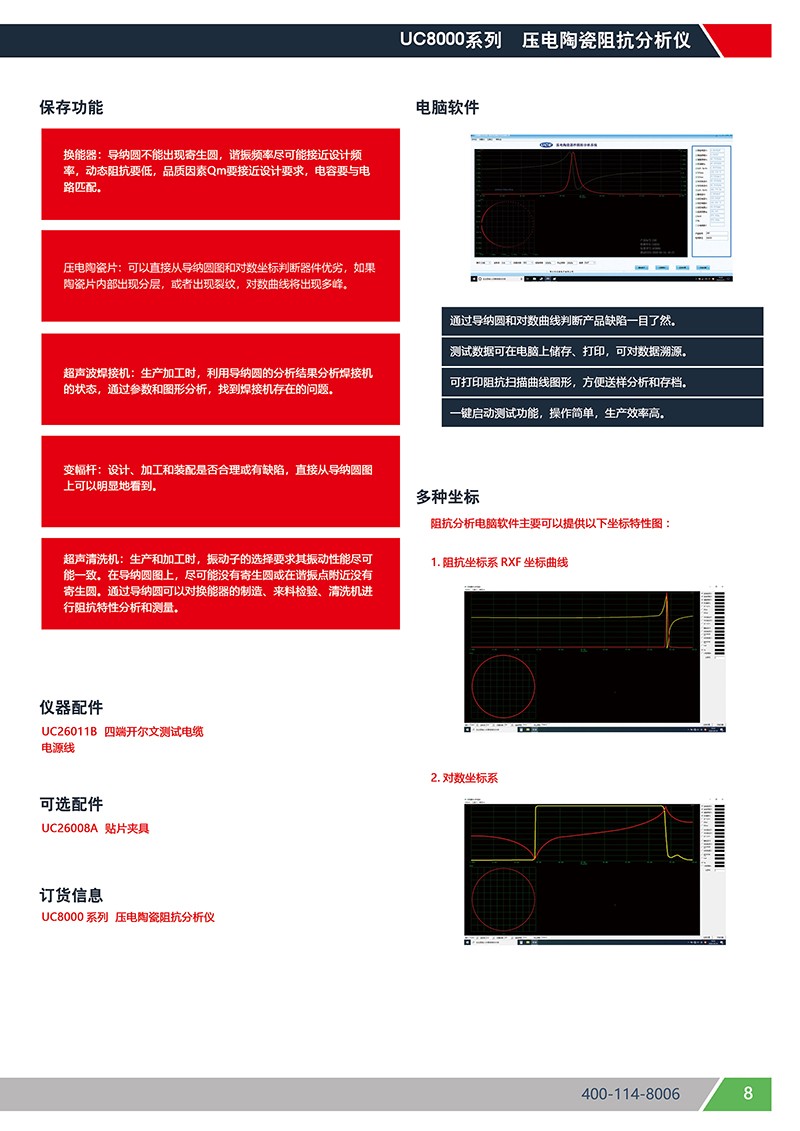

| 換能器 |
| 導納圓不能出現寄生圓，諧振頻率盡可能接近設計頻率，動態阻抗要低，品質因素Qm要接近設計要求，電容要與電路匹配。 |
| 壓電陶瓷片 |
| 可以直接從導納圓圖和對數坐標判斷器件優劣，如果陶瓷片內部出現分層，或者出現裂紋，對數曲線將出現多峰。 |
| 超聲波焊接機 |
| 生產加工時，利用導納圓的分析結果分析焊接機的狀態，通過參數和圖形分析，找到焊接機的狀態，通過參數和圖形分析，找到焊接機存在的問題。 |
| 變幅桿 |
| 設計、加工和裝配是否合理或有缺陷，直接從導納圓圖上可以明顯地看到。 |
| 超聲清洗機 |
| 生產和加工時，振動子的選擇要求其振動性能盡可能一致。在導納圓圖上，盡肯能沒有寄生圓或在諧振點附近沒有寄生圓。通過導納圓可以對換能器的制造、來料檢驗、清洗機進行阻抗特性分析和測量。 |

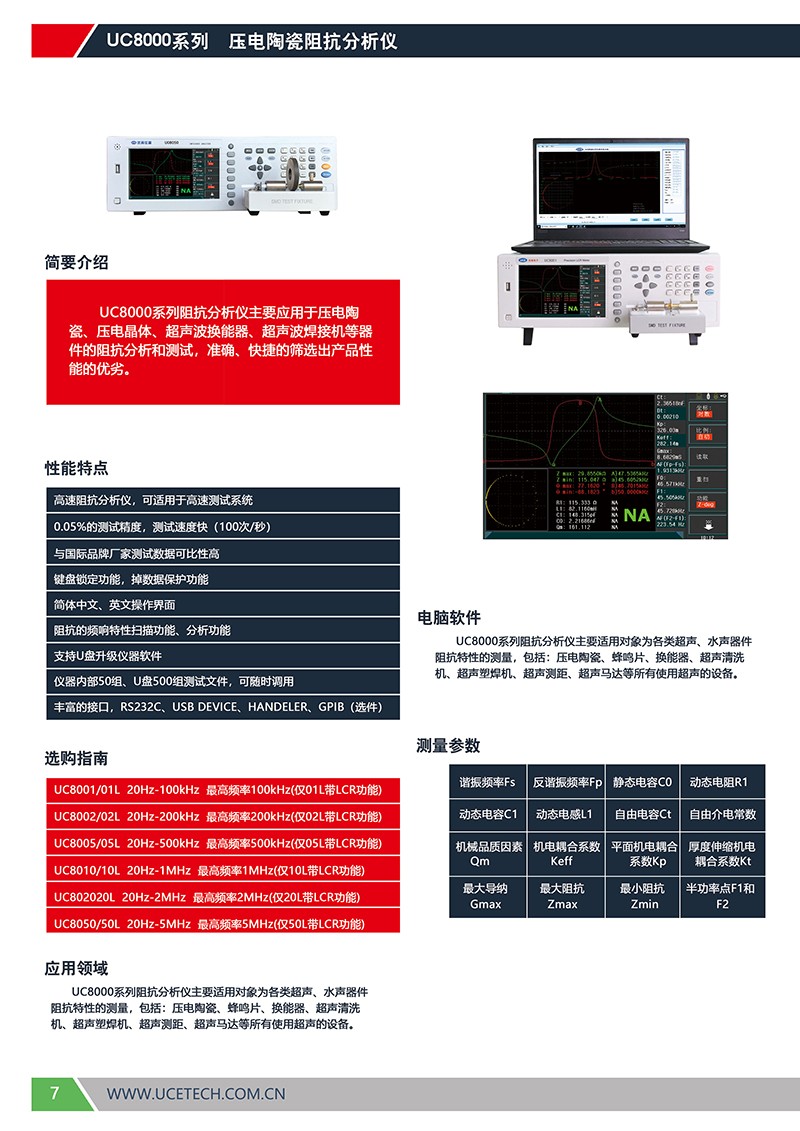

高速阻抗分析儀，可適用于高速測試系統
0.05%的測試精度，測試速度快（100次/秒）
與國際品牌廠家測試數據可比性高
鍵盤鎖定功能，掉數據保護功能
簡體中文、英文操作界面
阻抗的頻響特性掃描功能、分析功能
支持U盤升級儀器軟件
儀器內部50組、U盤500組測試文件，可隨時調用
豐富的接口，RS232、USB DEVICE、HANDLER、GPIB（選件）
◆UC8001L 20Hz-100kHz 帶LCR功能
◆UC8002L 20Hz-200kHz 帶LCR功能
◆UC8005L 20Hz-500kHz 帶LCR功能
◆UC8010L 20Hz-1MHz 帶LCR功能
◆UC8020L 20Hz-2MHz 帶LCR功能
◆UC8050L 20Hz-5MHz 帶LCR功能
UC26011B 四端開爾文測試電纜
UC26008A 貼片夾具
