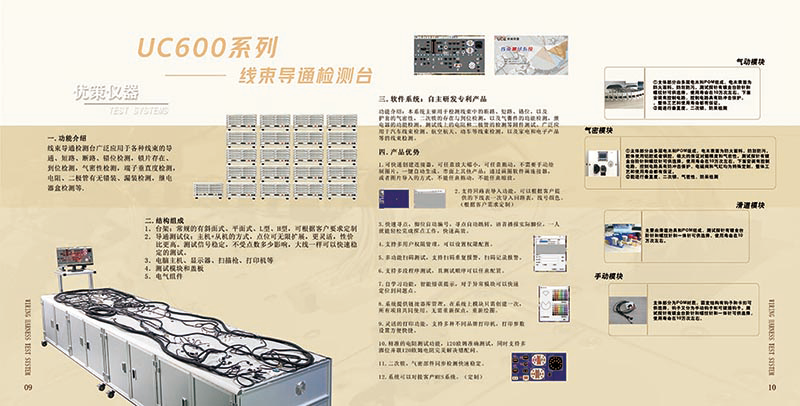

線束導通檢測臺廣泛應用于各種線束的導通、短路、斷路、錯位檢測，鎖片存在、到位檢測，氣密性檢測，端子垂直度檢測，電阻、二極管有無錯裝、漏裝檢測，繼電器盒檢測等。
| 性能參數 | |
| 測試點 | 可支持多達3072個測試點 |
| 輸入 | 2個輸入點（12-24V） |
| 輸出 | 2個繼電器輸出，4路光耦輸出 |
| 導通閥值 | 程序可控 |
| 測試電流 | 0-2.5mA |
| 測試電壓 | 0-5V |
| 二極管測試 | 正向電壓為5V |
| LED支持 | 所有測試點可控制LED |
| 固件升級 | 支持 |
軟件系統：獲得軟件著作權，證書號：軟著登字第4398263號。
功能介紹：本系統主要用于檢測線束中的斷路、短路、錯位，以及護套的氣密性二次鎖的存在與到位，以及氣囊件的功能檢測，同時可以測試線上電阻二極管等附件。主要應用于汽車線束檢測、飛機控制系統、動車控制系統，以及家電行業冰箱洗衣機。
對比其他產品的優勢：
1.可快速創建連接器，可任意放大縮小，可任意拖動，不需要手動繪制圖片，一鍵自動生成。市面上其他產品：通過畫圖軟件畫連接器，或者圖片導入的方式，不能任意拖動，不能任意縮放。
2.支持回路表導入功能，可以根據客戶提供的下線表一次導入回路表，線號顏色（根據客戶需求定制）
3.快速尋點，腳位自動編號，尋點自動跳轉，語音播報實際腳位，一人就能輕松完成探點工作，快速高效。
4.支持多用戶權限管理，可以設置權限配置。
5.多功能掃碼測試，支持掃碼重復報警，掃碼記錄報警
6.支持多段程序測試，且測試順序可以任意配置
7.自學習功能，智能錯誤提示，對于異常模塊可以快速定位到問題點
8.系統提供鏈接器庫管理，在系統上模塊只需創建一次，所有項目共同使用。無需重新探點，重新繪圖。
9.靈活的打印功能，支持多種不同品牌打印機，打印參數設置方便快捷。
10.精準的電阻測試功能，120歐姆準確測試，同時支持多腳位并聯120歐姆電阻快速解決錯配問題。
11.二次鎖，氣密部件同步檢測快速穩定
12.系統可以對接客戶MES系統（定制）
結構組成
一．臺架：常規的有斜面式、平面式、L型、H型，可根據客戶要求定制
二．導通測試儀：主機+從機的方式，點位可無限擴展，更靈活，性價比更高。測試信號穩定，不受點數多少影響，大線一樣可以快速穩定的測試。
三．電腦主機、顯示器、掃描槍、打印機等
四．測試模塊和蓋板
五．電氣組件
UC6603X/03XC 多點線束測試儀(系統版)
測試模塊：
1.氣動模塊：①主體部分由多層電木和POM組成，電木表面為防火面料，防劃防污。測試探針有鍍金臺階針和螺紋針可供選擇，使用壽命在10萬次左右，下面安裝有控制電路，控制電路具有防沖擊保護，電磁閥和氣缸均為特殊定制，整體工藝和使用壽命都有保證。
②能進行垂直度、二次鎖、防呆檢測
2.氣密模塊：①主體部分由多層電木和POM組成，電木表面為防火面料，防劃防污。腔體使用鋁腔或者銅腔，極大的保證對插精度和氣密性。測試探針有鍍金臺階針和螺紋針可供選擇，使用壽命在10萬次左右，下面安裝有控制電路，控制電路具有防沖擊保護，電磁閥和氣缸均為特殊定制，整體工藝和使用壽命都有保證。
②能進行垂直度、二次鎖、氣密性、防呆檢測
3.滑道模塊：主要由滑道治具和POM組成，測試探針有鍍金臺階針和螺紋針和一體針可供選擇，使用壽命在10萬次左右
4.手動模塊：主體部分為POM材質，固定結構有鉤子和卡扣可供選擇，鉤子又分為手動鉤子和可拔插鉤子。測試探針有鍍金臺階針和螺紋針和一體針可供選擇，使用壽命在10萬次左右
