?本設備只要運用于新能源線束、高壓線束的測試。
?采用一體機柜設計，測試點位可無限擴展
?功能全面適用于多種不同領域
?測試系統采用模塊化設計，性能穩定可靠
?軟件系統功能強大，操作方便，編程簡易直觀
?多種測試模塊選擇，可進行多點位快速測試
?可設置用戶權限，有效保證測試文件的可控性和安全性
?測試數據同步保存
?可任意編輯打印內容
?支持EMS系統
| 輸出電流 | |
| AC 輸出 | 30mA |
| 測量精度 | 1%±5counts(5%±20 counts for real current) |
| 顯示精度 | 1μA |
| 頻率 | 50Hz/60Hz |
| DC 輸出 | 10mA,顯示精度：0.1μA |
| 測量精度 | 1%±5counts(5%±20 counts for real current) |
| 顯示精度 | 0.1μA |
| 輸出電壓 | |
| AC 輸出 | 0.05-5KV |
| 測量精度 | 1%±5V |
| 顯示精度 | 2V |
| 頻率 | 50Hz/60Hz |
| 功率 | MAX：150VA |
| DC 輸出 | 0.05-6KV |
| 測量精度 | 1%±5V |
| 顯示精度 | 2V |
| 功率 | MAX：60VA |
| IR 輸出 | DC：0.05-3KV |
| 測量精度 | 1.5%±5V |
| 顯示精度 | 2V |
| 絕緣電阻 | |
| IR 電壓 | DC范圍：0.05-3KV，電壓精度：1.5%±5V |
| 測試范圍 | 1MΩ-50GΩ |
| 測量顯示精度 | 0.1MΩ |
| 測量精度 | ≥500V：1MΩ-1GΩ：±5%±10 counts，1GΩ-10GΩ：±10%±10 counts，10GΩ-50GΩ：±15%±10 counts； |
| ≤500V：0.1MΩ-1GΩ：±10%±10 counts | |
| 電弧測試 | |
| 設定方式 | 可程式 |
| 切斷電流范圍 | AC：1mA-15mA， DC：1mA-10mA |
| 偵測時間 | 10μs approx |
| 電阻二線制測試 | |
| 測試范圍 | 0.01mΩ~200KΩ |
| 基本精度 | ＜100K,±1%; |
| ＞100K，±5%; | |
| 電感L、電容C、電阻R測試 | |
| 頻率 | 50Hz-1M可選 |
| 電平 | 0.1V-2V |
| 偏置電流 | 內置：0-1A可選，外置：0-120A可選 |
應用領域：
新能源汽車線束測試
高鐵、動車、軌道線束測試
航天、航空線束測試
醫療設備線束測試
家電、智能手機線束測試
其他行業高壓線束測試
功能介紹：
耐電壓測試
絕緣測試
導通測試（短路、斷路、錯位）
電阻測試（二線制、四線制）
氣密測試
電磁鎖測試
溫感電阻測試

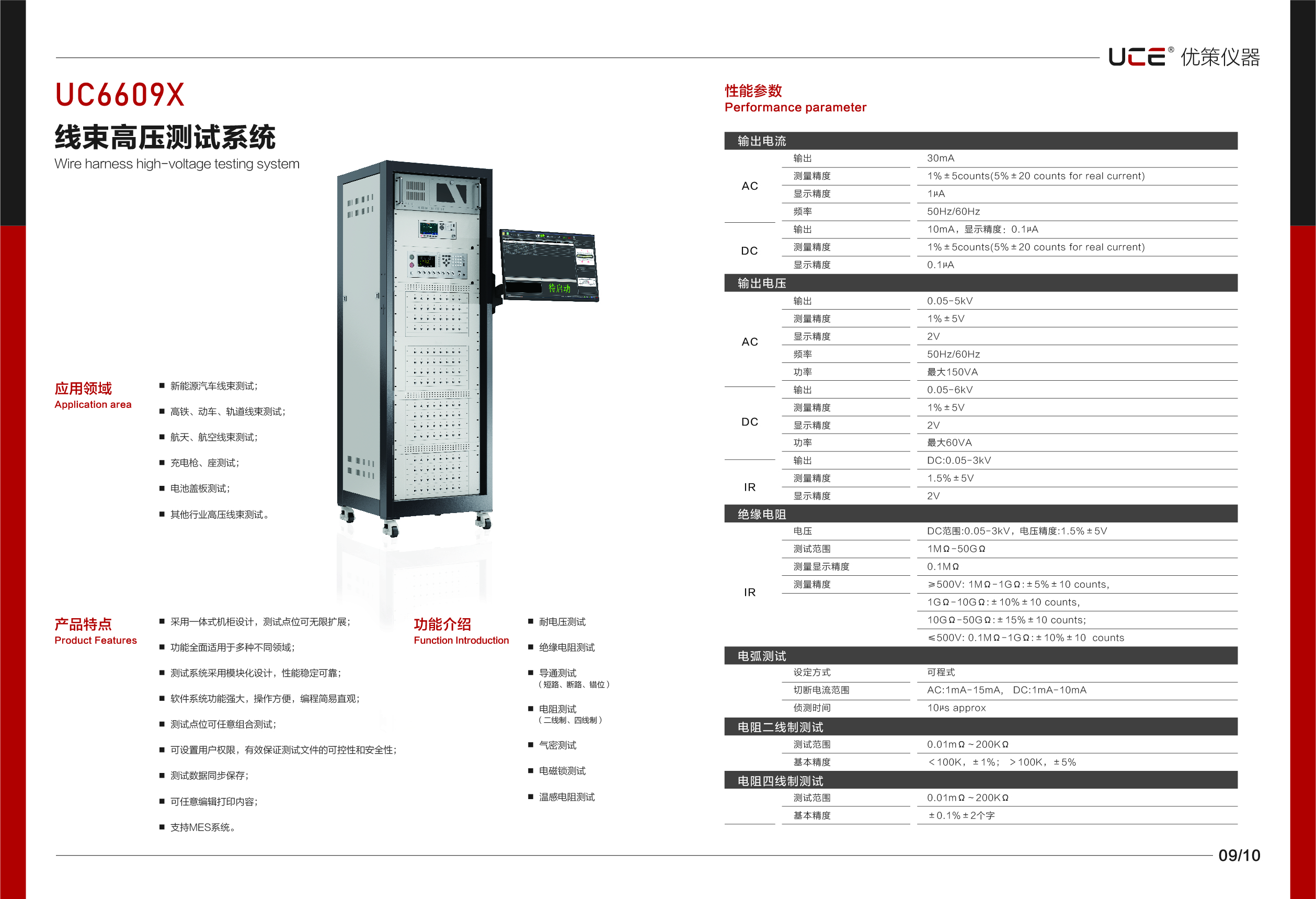

UC6609X 線束高壓測試系統
測試模塊：
1.氣動模塊：①主體部分由多層電木和POM組成，電木表面為防火面料，防劃防污。測試探針有鍍金臺階針和螺紋針可供選擇，使用壽命在10萬次左右，下面安裝有控制電路，控制電路具有防沖擊保護，電磁閥和氣缸均為特殊定制，整體工藝和使用壽命都有保證。
②能進行垂直度、二次鎖、防呆檢測
2.氣密模塊：①主體部分由多層電木和POM組成，電木表面為防火面料，防劃防污。腔體使用鋁腔或者銅腔，極大的保證對插精度和氣密性。測試探針有鍍金臺階針和螺紋針可供選擇，使用壽命在10萬次左右，下面安裝有控制電路，控制電路具有防沖擊保護，電磁閥和氣缸均為特殊定制，整體工藝和使用壽命都有保證。
②能進行垂直度、二次鎖、氣密性、防呆檢測
3.滑道模塊：主要由滑道治具和POM組成，測試探針有鍍金臺階針和螺紋針和一體針可供選擇，使用壽命在10萬次左右
4.手動模塊：主體部分為POM材質，固定結構有鉤子和卡扣可供選擇，鉤子又分為手動鉤子和可拔插鉤子。測試探針有鍍金臺階針和螺紋針和一體針可供選擇，使用壽命在10萬次左右
